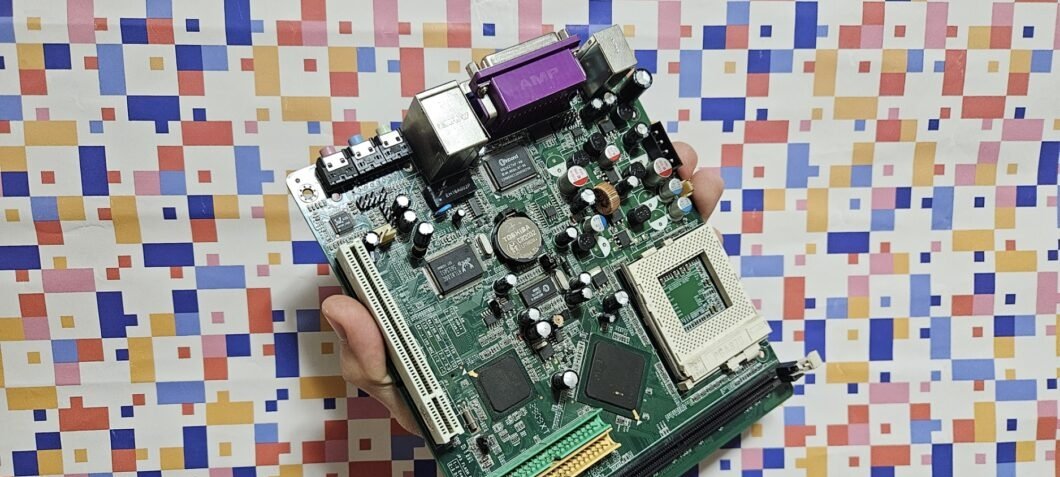

A placa-mãe é o ponto de encontro de todo o hardware do computador. É nela que processador, memória RAM, unidades de armazenamento, placas de vídeo e periféricos se conectam para que o sistema possa ser inicializado e executado sem falhas.
Como a placa-mãe entra em ação
Quando o usuário aciona o botão de ligar, a energia chega primeiro à motherboard. Nesse momento, a BIOS (ou UEFI) executa o Power-On Self Test (POST) para checar se CPU, memória, GPU, SSDs, HDs e periféricos respondem corretamente. Depois dessa verificação, o firmware libera a carga do sistema operacional.
Durante todo esse processo, capacitores suavizam variações de corrente e os módulos VRM regulam a tensão distribuída aos demais componentes. O chipset coordena o tráfego de dados entre as partes, enquanto trilhas metálicas na placa conduzem sinais elétricos e informações.
Principais partes de uma motherboard
Entre os elementos mais importantes estão:
- Soquete de CPU: encaixe para o processador;
- Slots de memória: conectores para módulos RAM;
- PCI/PCIe: interface para GPUs, placas de som ou rede;
- SATA e M.2: portas destinadas a HDs, SSDs e unidades NVMe;
- Chipset: centro de comunicação entre os dispositivos;
- Conectores de energia: ponto de entrada e distribuição de corrente;
- Portas USB, HDMI, DisplayPort, Ethernet, áudio: saídas e entradas para periféricos;
- Bateria CMOS: mantém as definições da BIOS sem alimentação externa.
Formatos mais comuns
Placas-mãe são classificadas sobretudo pelo tamanho e pela quantidade de slots disponíveis:
- XL-ATX: modelo mais robusto, voltado a quem precisa de vários slots, em especial para múltiplas GPUs;
- E-ATX: versão ampliada da ATX, indicada para tarefas que exigem alto desempenho, como edição de vídeo e jogos avançados;
- ATX: padrão dominante em desktops; mede até 305 × 244 mm e oferece um equilíbrio entre espaço e recursos;
- Micro-ATX: alternativa reduzida e mais econômica da ATX, com até 244 × 244 mm e de dois a quatro slots PCIe;
- Mini-ITX: placa de 170 × 170 mm, normalmente com dois slots de RAM e um PCIe, usada em PCs compactos;
- Nano-ITX: formato de 119 × 119 mm, raro em computadores de mesa devido ao número limitado de conexões;
- Pico-ITX: menor versão, com 99 × 71 mm, empregada em robótica e sistemas embarcados.
Identificando a placa-mãe no Windows
No Windows, basta pressionar Win + R, digitar msinfo32 e pressionar Enter. Nos campos “Fabricante da BaseBoard”, “Produto BaseBoard” e “Versão da BaseBoard” surgem os dados do modelo instalado.
Entender o papel da placa-mãe e suas variações ajuda na escolha de componentes compatíveis e na montagem de sistemas que atendam às exigências de espaço, desempenho ou economia de energia.
